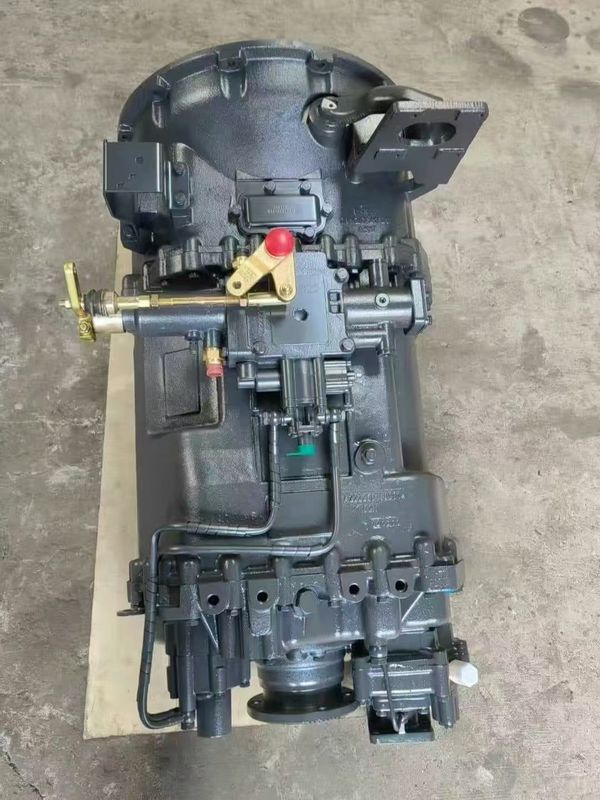

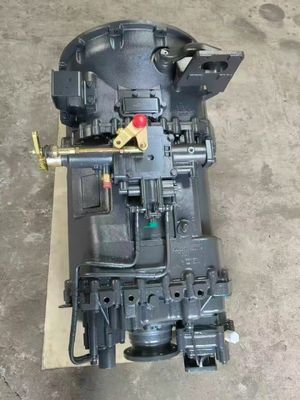

HW19710 Trasmissione Assy

Funzione, specifiche, materiali e parametri chiave della trasmissione HW19710

1. Funzione

• Trasmissione a più marce: l'HW19710 è un cambio manuale a 10 velocità progettato per veicoli commerciali pesanti,offrendo un'ampia gamma di rapporti di trasmissione per ottimizzare l'efficienza del motore in diverse condizioni di guida (e.per esempio, viaggi su autostrade, carichi pesanti o pendenti ripide).

• Alta capacità di coppia: con una coppia di ingresso massima di 1900 N·m, è adatto per motori diesel ad alta potenza, garantendo una trasmissione di potenza affidabile in applicazioni impegnative.

• Progettazione durevole:

• Casella principale: presenta un progetto a doppio contraasse (o a un singolo contraasse in alcune varianti) per una migliore distribuzione del carico e una minore usura degli ingranaggi.

• Casella ausiliaria: utilizza meccanismi di ingranaggi planetari per transizioni di ingranaggi lisce e design compatto.

• Sincronizzatori opzionali: alcune varianti includono sincronizzatori completi per un cambio più agevole.

• Applicazione versatile:

• Distanza di corrispondenza: compatibile con veicoli con potenza nominale di 336-420 cavalli.

• PTO opzionale (Power Take-Off): supporta le apparecchiature ausiliarie (ad esempio pompe idrauliche, gru) tramite unità PTO posteriori opzionali.

2. Specificativi

• Rapporti di ingranaggio:

- Prima marcia: 14.2841 (o 14.36[1 in alcune varianti)

• Seconda marcia: 10.6231 (o 10.66- Sì, signore.

• Terza marcia: 7.8711:1 (o 7.88- Sì, signore.

• Quarta marcia: 5.8761 (o 5.82- Sì, signore.

• Quinta marcia: 4.375:1

• Sesta marcia: 3.2651 (o 3.28- Sì, signore.

- Settimo marcia: 2.4281 (o 2.44- Sì, signore.

• Ottava marcia: 1.7991 (o 1.80- Sì, signore.

• 9a marcia: 1.3431 (o 1.33- Sì, signore.

• 10a marcia: 1:1 (guida diretta)

• Inverso 1: 13.9131 (o 14.01- Sì, signore.

• Inverso 2: 3.181 (o 3.20- Sì, signore.

• Peso: ~355 ∼430 kg (varia a seconda della configurazione)

• Capacità dell'olio: 12-18 l (variabile a seconda della variante)

• Meccanismo di cambio: manuale (non sincronizzato o sincronizzato, a seconda della variante)

• Distanza centrale della scatola principale: 155 mm

3. Materiali

• Alloggiamento della scatola di cambio:

• Ferro fuso (Standard): offre elevata resistenza e durata per applicazioni pesanti.

• Legatura di alluminio opzionale: riduce il peso per migliorare l'efficienza del carburante (ove applicabile).

• Ingranaggi e alberi:

• Acciaio legato ad alta resistenza: assicura resistenza all'usura, alla stanchezza e a carichi di coppia elevata.

• La lavorazione di precisione: mantiene tolleranze strette per un'impostazione liscia degli ingranaggi e una riduzione del rumore.

• Cuscinetti e sigilli:

• Cuscinetti di alta qualità: supportano carichi pesanti e velocità di rotazione elevate.

• Sigilli durevoli: impediscono le perdite di olio e la contaminazione.

4. Parametri chiave

• Torsione massima di ingresso: 1900 N·m

• Potenza nominale: adatta a motori con potenza nominale di 336-420 CV

• Distanza centrale: 155 mm (scatola principale)

• Tipo di ingranaggio: ingranaggi elicoidali con ripiegamento per una maggiore resistenza

• lubrificazione: lubrificazione forzata e lubrificazione da spruzzo degli ingranaggi

• Caratteristiche opzionali:

• Assistente di turno: riduce lo sforzo di turno.

• PTO posteriore: supporta uscite idrauliche o meccaniche aggiuntive.

• Cassa in alluminio: opzione leggera per un miglior risparmio di carburante.

Nota aggiuntiva

• Variante AMT disponibile: l'HW19710AL (AMT) offre cambio automatico con coppia nominale leggermente inferiore (1500 N·m) e rapporti di marcia rivisti per un miglior consumo di carburante.

• Manutenzione: per garantire la longevità, è consigliabile cambiare e controllare regolarmente l'olio.

• Conformità: alcune varianti potrebbero non soddisfare le norme di emissione più recenti (ad esempio Euro VI) e sono destinate all'esportazione o all'uso fuoristrada.

La trasmissione HW19710 è progettata per l'affidabilità, l'efficienza e la versatilità, rendendola una scelta popolare per i veicoli commerciali pesanti in Cina e oltre.
