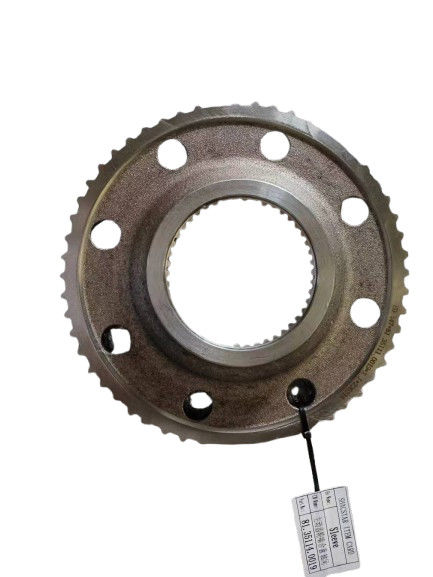

81.35612.0019 Sostituzione dell'ingranaggio

Funzione, specifiche, materiali e parametri chiave di 81.35612.0019 Portatore di ingranaggi per anello

1. Funzione

L'81.35612.0019 portaingranaggi ad anello funge da componente di supporto critico nel sistema di ingranaggi planetari degli assi dei veicoli, in genere presente nei veicoli commerciali pesanti. Le sue funzioni principali includono:

• Sostenere l'ingranaggio: mantiene l'ingranaggio in posizione, assicurando un corretto allineamento e coinvolgimento con gli ingranaggi planetari.

• Trasmissione della coppia: facilita il trasferimento della coppia dall'albero motore alle ruote attraverso il sistema di ingranaggi.

• Mantenimento della maglia: garantisce una maglia uniforme e precisa, essenziale per una trasmissione di potenza e un funzionamento del veicolo senza intoppi.

2. Specificativi

• Numero di parte: 81.35612.0019

• Applicazione: progettato per l'impiego nei sistemi degli assi dei veicoli commerciali pesanti, come quelli fabbricati da Shaanxi Automobile Group o da altri produttori simili di camion pesanti.

• Tipo: portaingranaggi a anello interno per sistemi di ingranaggi planetari, tipicamente integrati nell'alloggiamento dell'asse.

• Configurazione: include un corpo portante con elementi di montaggio per l'ingranaggio, i cuscinetti ed eventualmente i canali di lubrificazione.

3. Materiali

• Corpo portante: tipicamente costruito in ghisa o acciaio forgiato ad alta resistenza per resistere agli elevati carichi e alle sollecitazioni riscontrate nelle applicazioni pesanti.

• Cuscinetti e buste: possono utilizzare acciai legati di alta qualità o leghe di bronzo per la durata e la resistenza all'usura.

• Fasciature e accessori: costruiti in acciaio o in acciaio inossidabile per garantire un attacco sicuro e una resistenza alla corrosione.

4. Parametri chiave

• Dimensioni: le dimensioni complessive e le dimensioni di montaggio devono corrispondere al progetto specifico dell'asse, compreso il diametro e la larghezza del supporto, nonché la distanza e le dimensioni dei fori di montaggio.

• Capacità di carico: il supporto deve essere progettato per gestire la coppia massima e il carico nominale del sistema di asse del veicolo.

• Peso: il peso del portatore influenza la distribuzione complessiva del peso e l'efficienza del carburante del veicolo, quindi è spesso ottimizzato per il rapporto forza/peso.

• Tolleranze: le tolleranze di fabbricazione per le dimensioni chiave, come il foro per l'ingranaggio e le superfici di montaggio, devono essere strettamente controllate per garantire una corretta adattabilità e funzionamento.

• Requisiti di lubrificazione: il portatore può avere requisiti di lubrificazione specifici per garantire il regolare funzionamento e la longevità del sistema di ingranaggi.

5. Terminologia inglese

• Ring Gear Carrier: denominato anche ring gear housing o planetary carrier.

• Sistema di ingranaggi planetari: sistema di ingranaggi costituito da un ingranaggio solare centrale, ingranaggi planetari e un ingranaggio ad anello interno, che fornisce riduzione dell'ingranaggio e moltiplicazione della coppia.

• Trasmissione della coppia: processo di trasferimento della forza di rotazione dall'albero motore alle ruote.

• Capacità di carico: coppia massima e carico che il vettore può sopportare senza guasti.

• Tolleranze: le variazioni ammissibili delle dimensioni rispetto ai valori nominali specificati, che sono fondamentali per garantire la corretta adattamento e il funzionamento dei componenti.
