Luogo di origineCina
-
MarcaHOWOSTAR
-
Numero di modelloHOWO Trasmissione Assy HW19712
-
Quantità di ordine minimo1
-
Imballaggi particolariCasse di legno

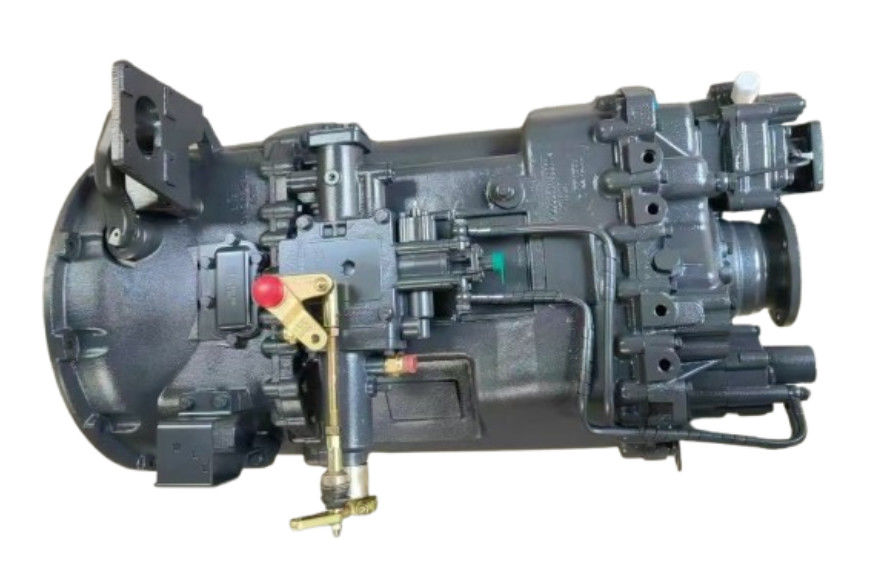

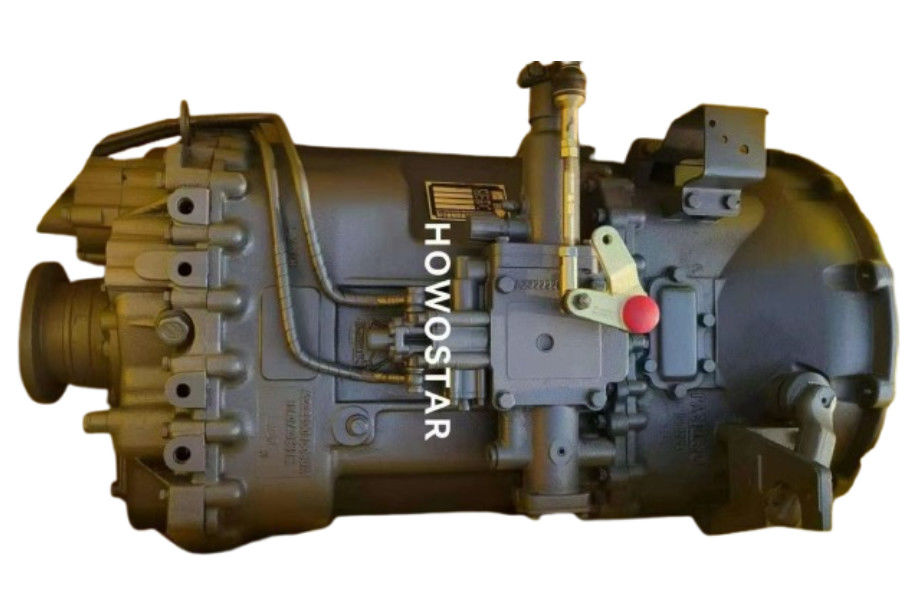

HOWO Trasmissione Assy HW19712
Funzioni e applicazioni del gruppo trasmissione HW19712
Il gruppo trasmissione HW19712, un cambio manuale a 12 marce sviluppato da China National Heavy Duty Truck Group (CNHTC), è progettato per veicoli commerciali pesanti, offrendo erogazione di potenza ottimizzata, durata e adattabilità in diversi scenari operativi. Le sue funzioni e applicazioni principali sono le seguenti:
1. Configurazione multi-marcia per la trasmissione di potenza adattiva
• 12 marce avanti + 2 retromarce: l'HW19712 fornisce 12 marce avanti e 2 retromarce, consentendo regolazioni precise di coppia e velocità per carichi pesanti, forti pendenze e crociera in autostrada.
• Esempio: le marce inferiori (1–6) erogano una coppia elevata per l'uso fuoristrada o in cantiere, mentre le marce superiori (7–12) migliorano l'efficienza del carburante durante il trasporto su autostrada.
• Coppia massima in ingresso: gestisce fino a 1900 N·m (2100 N·m per le varianti HW19712C/CL), garantendo affidabilità sotto carichi estremi.
2. Design strutturale robusto per uso gravoso
• Layout a due sezioni: comprende una scatola principale (6 marce avanti) e una scatola ausiliaria (2 marce), che si combinano per formare 12 velocità in avanti.
• Meccanismo a doppio albero intermedio: la scatola principale utilizza due alberi intermedi distanziati di 180°, riducendo il carico di coppia per albero e minimizzando la lunghezza assiale.
• Riduzione a ingranaggi epicicloidali: la scatola ausiliaria impiega un sistema a ingranaggi epicicloidali per un'elevata trasmissione di coppia, un design compatto e una maggiore durata.
3. Meccanismi avanzati di cambio marcia
• Sincronizzazione a manicotto scorrevole: i cambi vengono eseguiti tramite manicotti scorrevoli con angoli di conicità di 35°, consentendo il centraggio automatico e la sincronizzazione durante l'innesto.
• Scatola principale manuale + scatola ausiliaria pneumatica: la scatola principale viene cambiata manualmente, mentre la scatola ausiliaria utilizza il controllo pneumatico per un passaggio continuo tra gamme alte/basse.
4. Distribuzione del carico e riduzione dello stress
• Albero principale flottante: l'albero principale funziona in uno stato flottante, distribuendo le forze radiali in modo uniforme ed eliminando i tradizionali cuscinetti ad aghi, riducendo così l'usura e migliorando l'affidabilità.
• Ingranaggio ottimizzato: "Allineamento dei denti" garantisce un corretto innesto degli ingranaggi, riducendo al minimo rumore e vibrazioni.
5. Sistema di lubrificazione efficiente
• Lubrificazione forzata + a spruzzo: combina una pompa ad alto flusso per la lubrificazione forzata dei componenti critici (ad es. sincronizzatori, cuscinetti) con la lubrificazione a spruzzo per gli ingranaggi.
• Filtro olio integrato: mantiene la pulizia dell'olio, prolungando la durata della trasmissione.
6. Compatibilità con la presa di forza (PTO)
• Integrazione PTO posteriore: supporta PTO opzionali (ad es. HW50, HW70) per apparecchiature ausiliarie (ad es. pompe idrauliche, gru), con lubrificazione forzata che elimina la necessità di olio aggiuntivo.
7. Design leggero e compatto
• Opzione in lega di alluminio: l'alloggiamento in alluminio opzionale riduce il peso fino al 15% rispetto all'acciaio, migliorando l'economia di carburante e la capacità di carico utile.
Specifiche chiave per il gruppo trasmissione HW19712
Parametro Dettagli
Modello HW19712 (Standard), HW19712C/CL (Coppia elevata)
Configurazione degli ingranaggi 12F + 2R
Coppia massima in ingresso 1900 N·m (Standard), 2100 N·m (C/CL)
Velocità nominale 2600 giri/min
Peso 357 kg (Standard), 392 kg (C/CL)
Capacità olio 13–14,5 L
Lunghezza totale 915 mm
Rapporto di trasmissione della testa 11,8 (Standard), 15,01 (Alternativo)
Applicazioni industriali
• Logistica e trasporti: i camion a lungo raggio beneficiano della gamma a 12 velocità e dell'efficienza del carburante.
• Edilizia e miniere: i dumper e gli escavatori sfruttano l'elevata coppia e la durata per terreni accidentati.
• Veicoli speciali: autopompe, betoniere e veicoli militari utilizzano la compatibilità PTO per i sistemi ausiliari.
Il gruppo trasmissione HW19712 si distingue per la sua adattabilità multi-marcia, la costruzione robusta e la lubrificazione efficiente, che lo rendono una pietra miliare dell'ingegneria dei veicoli commerciali pesanti. La sua compatibilità con le PTO e l'alloggiamento in alluminio opzionale ne migliorano ulteriormente la versatilità in tutti i settori.
